Aufbewahrungsboxen aus dem 3D-Drucker: kostenlose Vorlagen

Seitdem ich 3D-Drucker besitze, drucke ich Behälter in jeglichen Farben und, wichtiger noch, Formen: Denn, wie oft hat man das früher gehabt? Man kauft sich eine Box für einen definierten Platz, um dann festzustellen, dass entweder der Behälter oder der Platz zu groß ist. Mit einem 3D-Drucker passiert dir das nicht mehr. Hier findest du eine kleine Sammlung an 3D-Drucker-Vorlagen aus dem Bereich der Aufbewahrungsboxen bzw. -behälter.

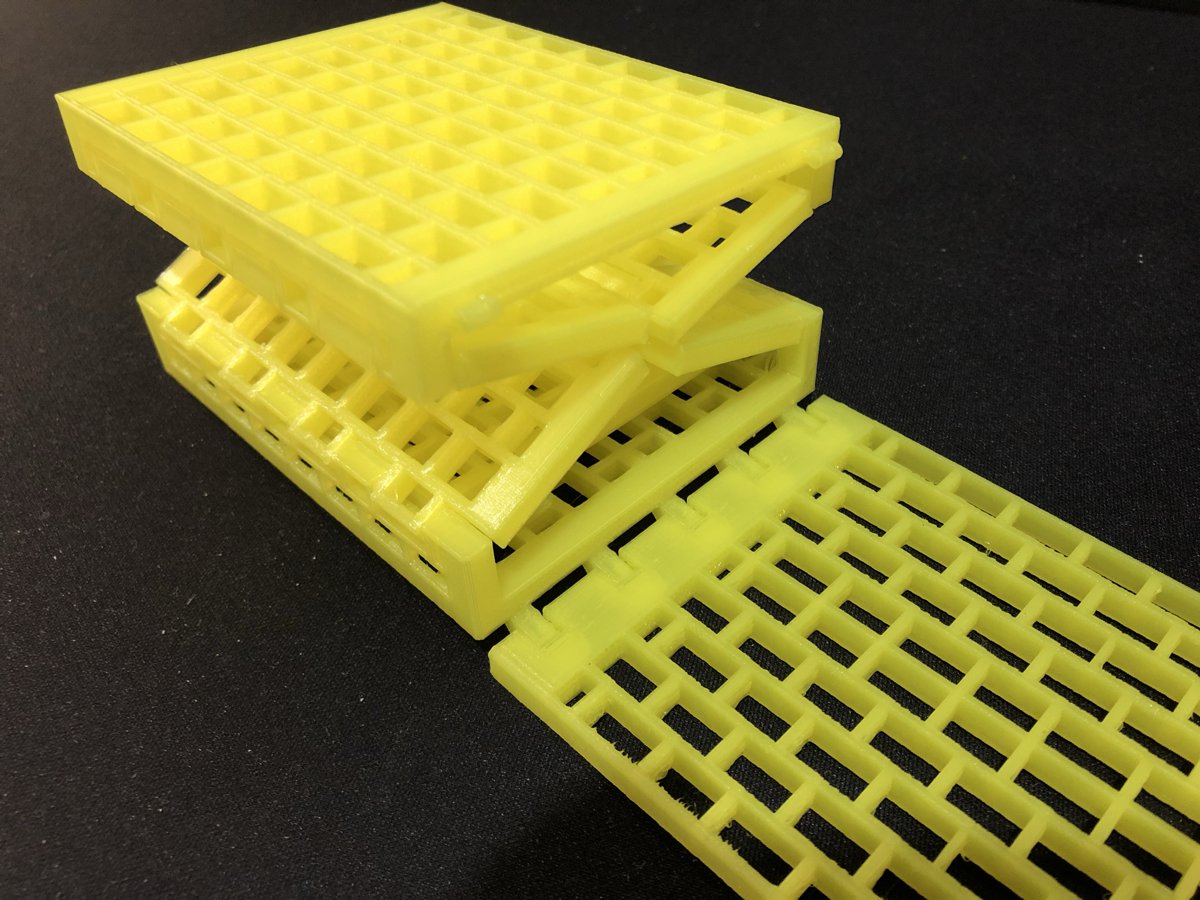

Faltbox aus dem 3D-Drucker (Print-in-Place)

Die Faltbox von Cisco3D kommt mit fertigen Gelenken aus dem Drucker. Danach bewegst du die Gelenke nach und nach, bis sie frei laufen und sich die Box auffalten lässt. Cisco3D hat sie für 0,2 mm Schichthöhe ausgelegt und rät in PrusaSlicer zu „Dünne Wände erkennen“, das sich nur mit dem Perimetergenerator „Klassisch“ statt „Arachne“ einschalten lässt. Eine Mini-Fassung liegt bei.

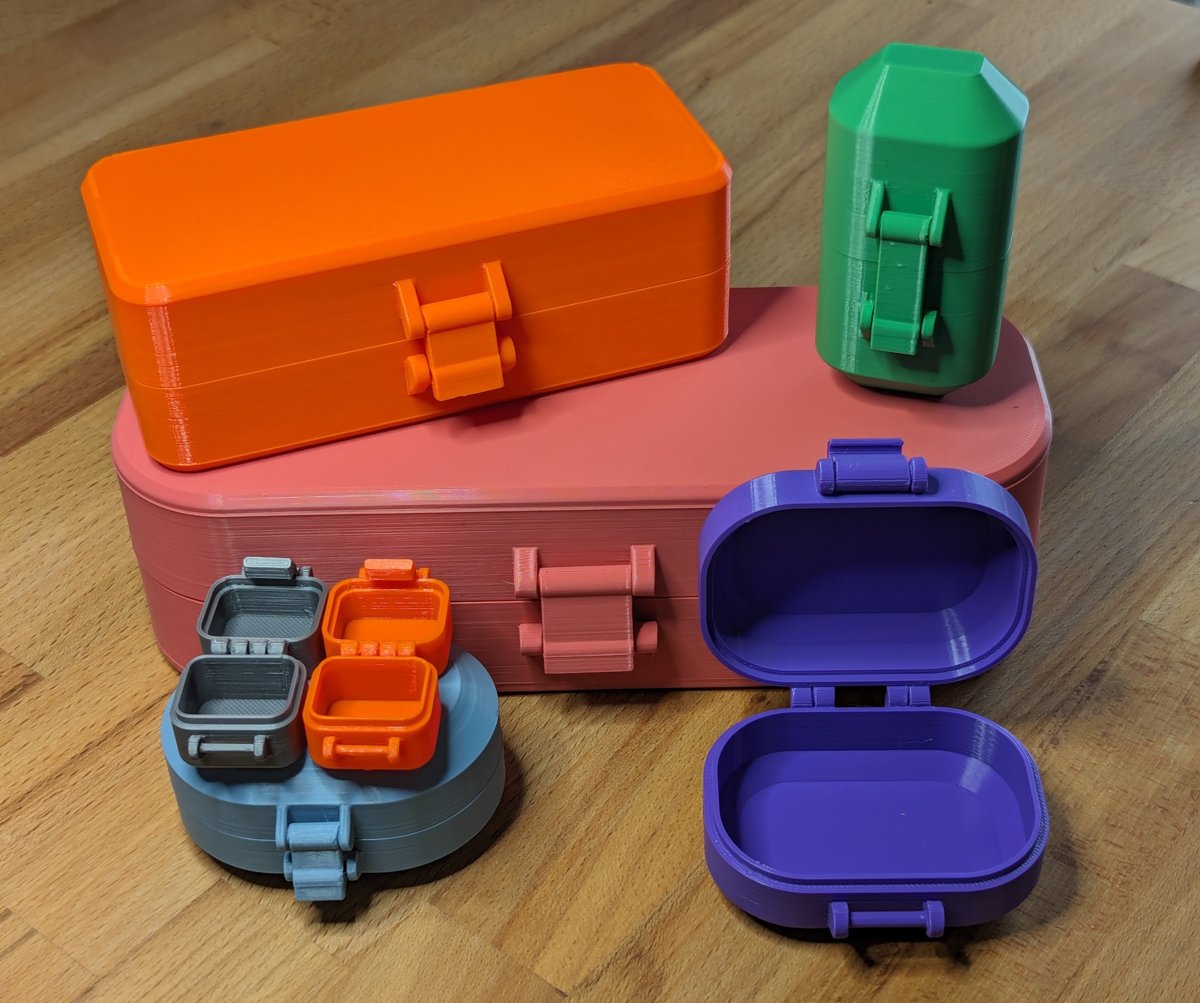

Box mit Scharnier und Verschluss (Print-in-Place)

Die Latching Box von Windrose druckst du mit Scharnier und Verschluss in einem Stück. Fertig gibt es sie in drei Größen von 80 × 40 × 16 bis 210 × 80 × 30 mm, andere Maße stellst du in der Fusion-360-Datei ein. Zwischen den beweglichen Teilen lässt sie 0,3 mm Luft. Windrose rät, vorher zu testen, welche Toleranz dein Drucker bei Print-in-Place-Scharnieren schafft.

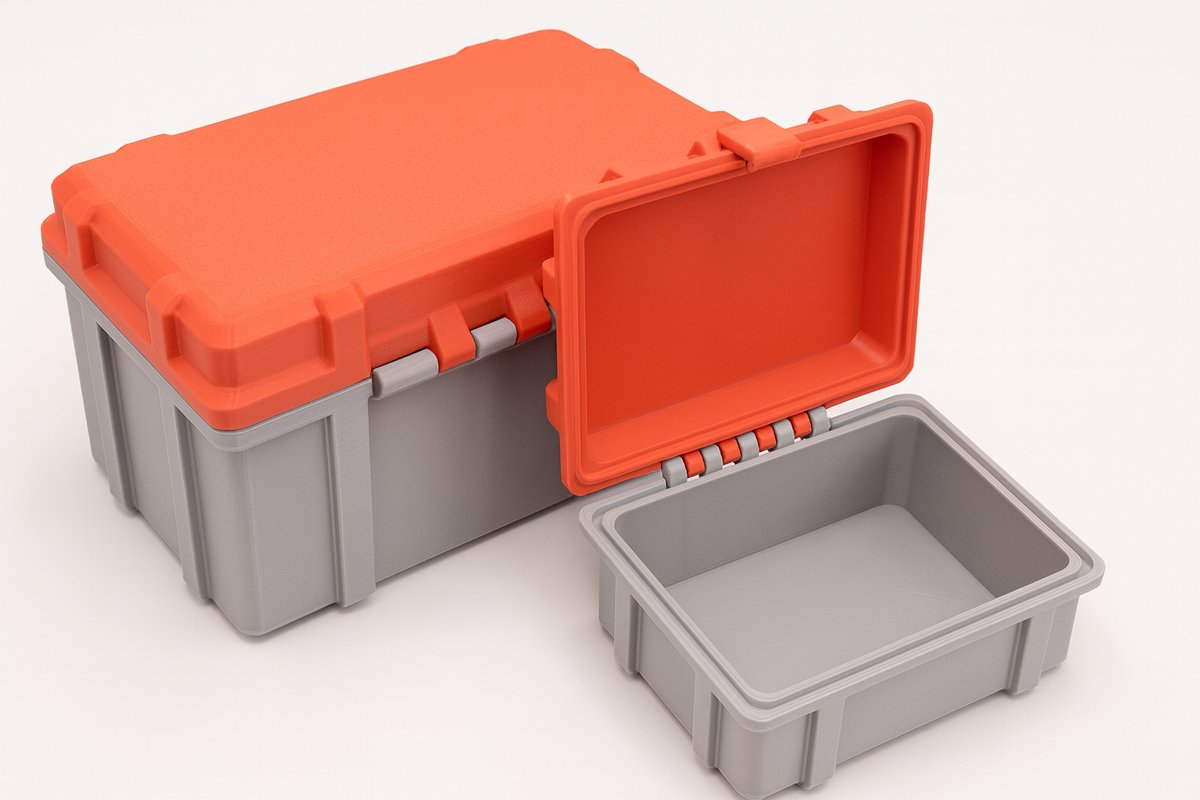

Box mit Klappdeckel zum Anpassen

Die Box von Luca Koch hat einen Deckel am Scharnier, der einrastet. Die Maße stellst du im Programm OpenSCAD ein, dazu brauchst du die Erweiterung BOSL2. Für eine Beispielgröße liegen fertige STL-Dateien bei. Für biegsame Schnappverschlüsse empfiehlt der Designer PETG, dazu 0,2 mm Schichthöhe, 15 bis 25 % Füllung und keine Stützen.

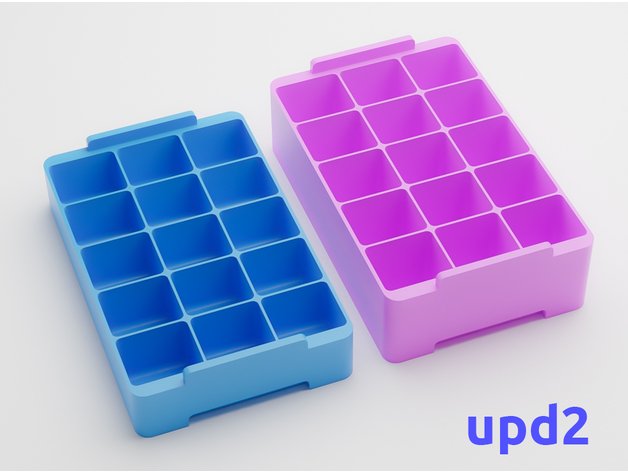

Modulare Behälter für Kleinteile

Die Sortierboxen mit 15 Fächern sind für Kleinteile gedacht, etwa aus der Elektronik, für Schmuck oder Diamond Painting. In dieser Fassung gibt es sie 20 und 30 mm hoch, weitere Höhen von 10 bis 60 mm hat Gromit21 als eigene Modelle hochgeladen. Entworfen hat sie Genom2Geri, Gromit21 hat die Dateien unverändert übernommen.

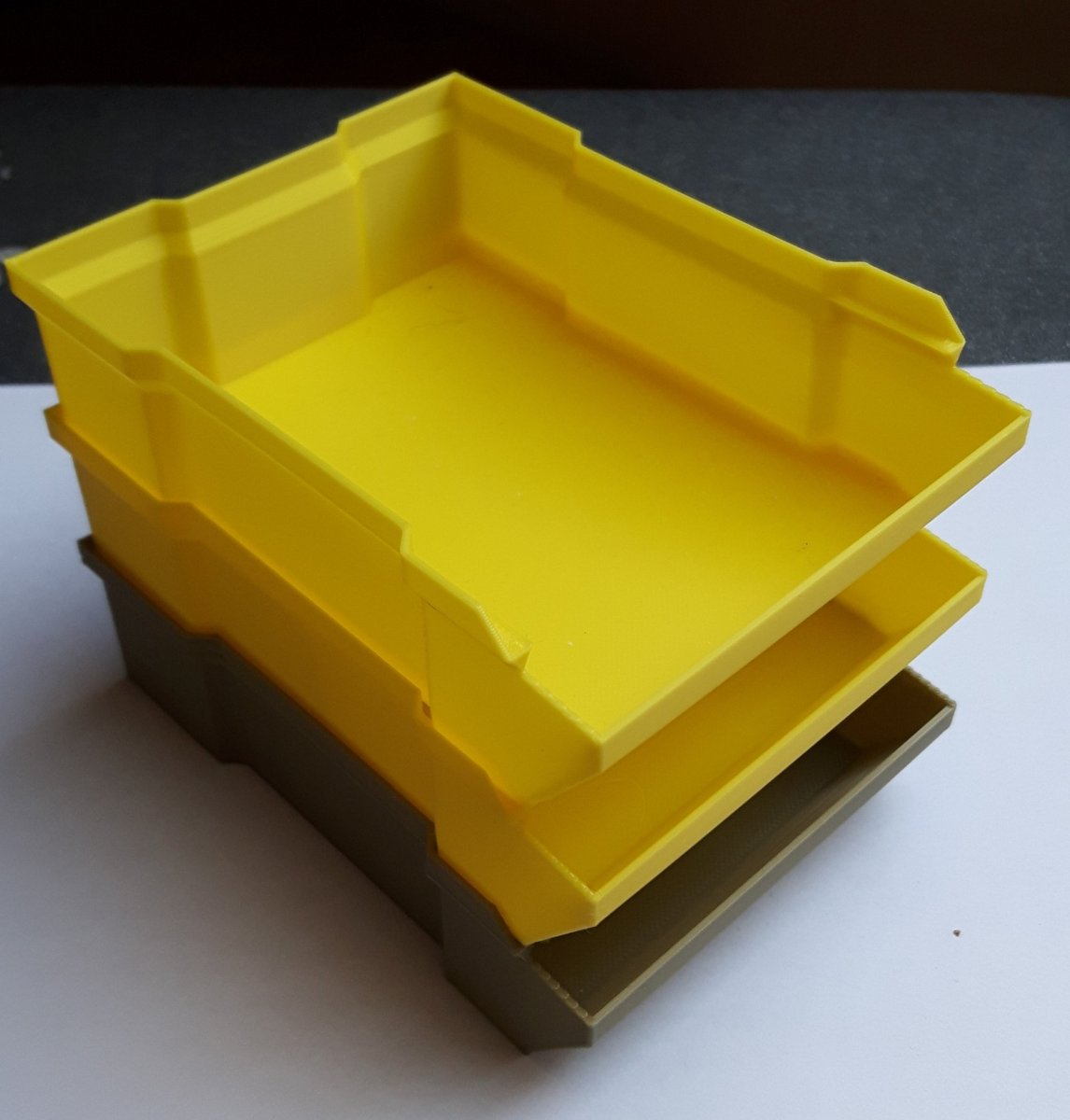

Stapelboxen

Die Stapelboxen von sraj gibt es in sechs Größen. Als Material nennt der Designer PLA, PETG und ASA, auf Printables ist PLA mit 0,25 mm Schichthöhe eingetragen.

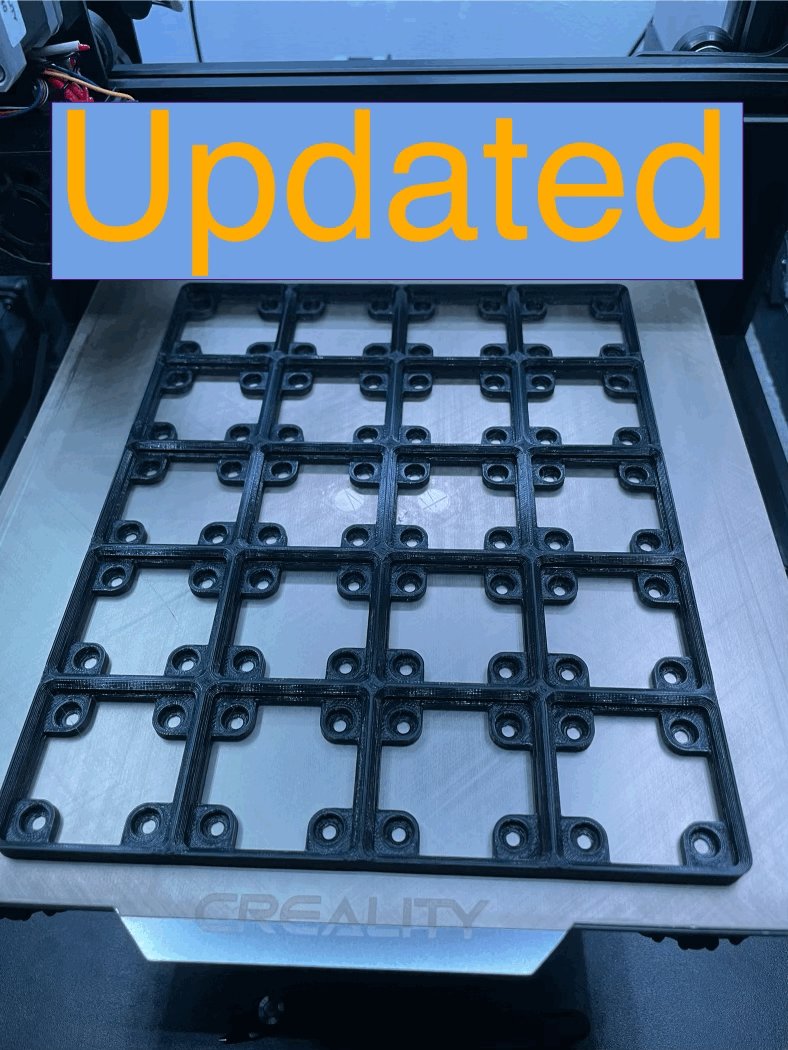

Gridfinity-Grundplatte mit Magneten

Die Grundplatte von RIP_Plo-Koon ist für Magnete mit 6 × 2 mm gebaut, die die Behälter darauf festhalten. Gegenüber Zack Freedmans schwerer Grundplatte sinken die Filamentkosten laut Designer um rund 60 %. Es gibt 130 Dateien für verschiedene Rastergrößen, auch mit Magneten zum Einpressen oder ohne Löcher in den Magnetfächern.

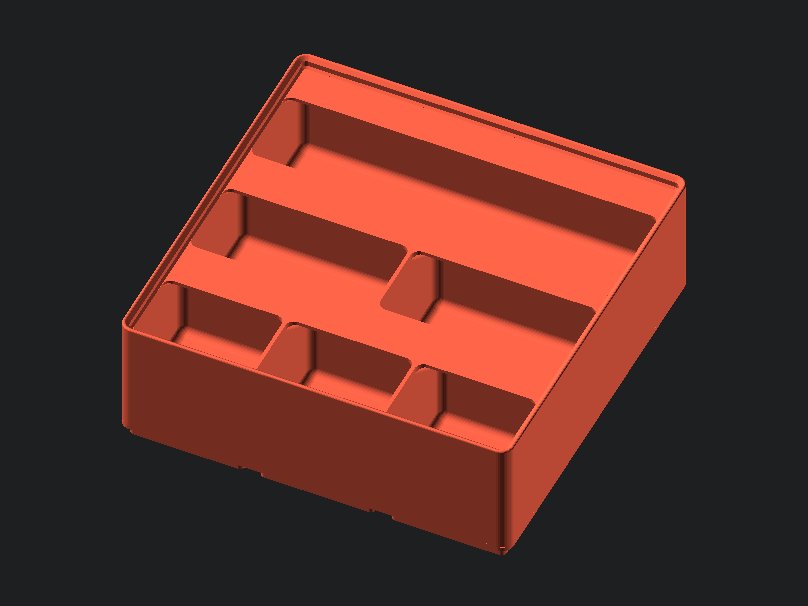

Gridfinity-Behälter in jeder Größe

Mit Gridfinity Rebuilt von kennetek erzeugst du Gridfinity-Behälter in jeder Breite, Länge und Höhe. Löcher im Boden schaltest du an oder aus, auf Wunsch in einer Form, die sich ohne Stützen drucken lässt. Auf Printables liegen nur OpenSCAD-Dateien, ohne das Programm OpenSCAD geht es also nicht.

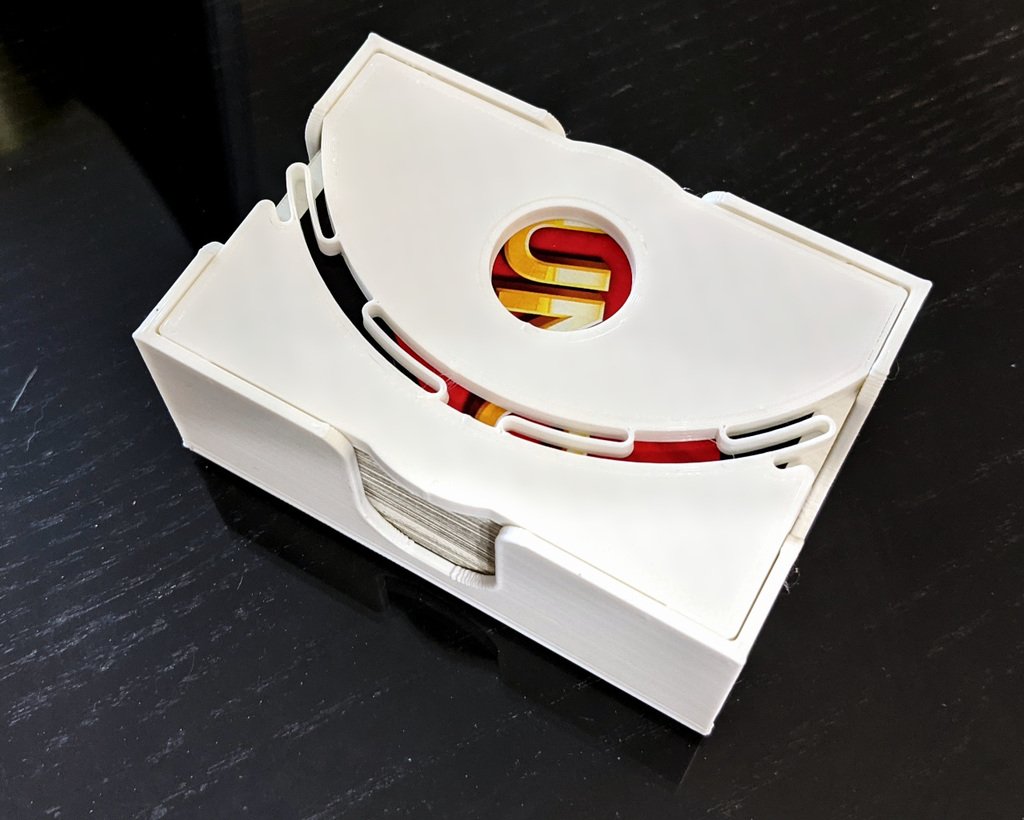

Kartenbox für Uno

Die Deckbox von KNfLrPn hat die Größe eines Uno-Decks. Der Deckel rastet ein, zum Öffnen drückst du ihn zusammen. Der Designer hat sie für eine 0,4-mm-Düse und 0,2 mm Schichthöhe ausgelegt.

Behälter für den Prusa Mini

Die Boxen von MOCmaniac klipst du an das Aluprofil des Prusa MINI, das Flachbandkabel muss dafür wie in der Bauanleitung im Profil liegen. Die Box unter dem Bett ist für Inbusschlüssel, Schraubenschlüssel und Ersatzteile gedacht. Der Designer druckt mit 0,2 mm Schichthöhe, 2 Wänden, 20 % Füllung und ohne Stützen, die Einstellungen stecken in den 3MF-Dateien.

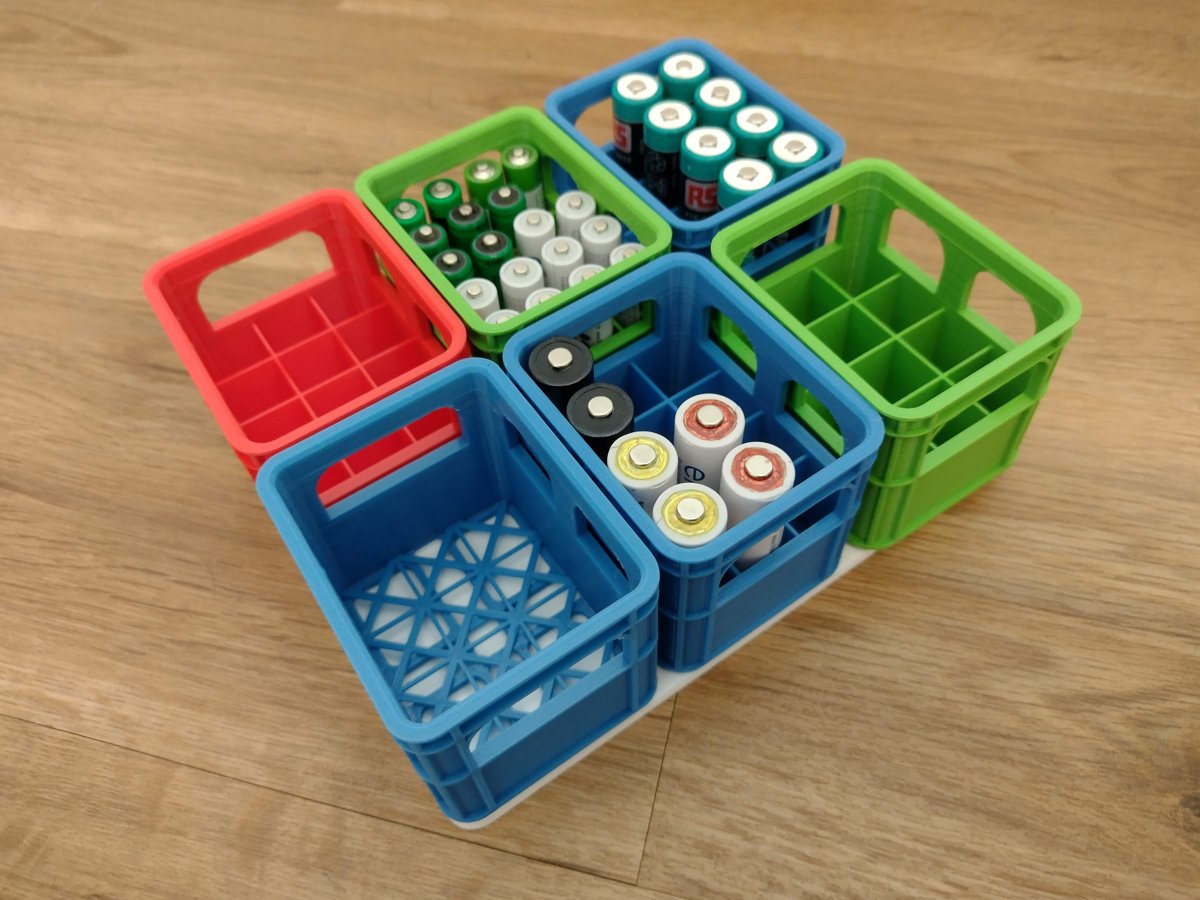

Bierkasten für Batterien

Der Bierkasten von CAD-Guy fasst je nach Datei 12 AA-Batterien, 20 AAA-Batterien, fünf 9-Volt-Blöcke oder sechs Akkus vom Typ 18650. Den Boden klebst du laut Designer unter die Kästen, dann lassen sie sich stapeln. Am besten gelingt der Kasten ohne Füllung, mit PLA brauchst du keine Stützen.

Robuste individualisierbare Box

Die Rugged Box von Whity ist ein kleiner Koffer mit Verschlüssen. Fertige Dateien gibt es in drei Größen von 120 × 70 × 40 bis 200 × 185 × 60 mm, zum Zusammenbauen brauchst du sechs Schrauben. Eine Dichtung zum Drucken in TPU liegt bei, ganz wasserdicht wird die Box damit laut Whity aber nicht. Eigene Maße stellst du in der Fusion-360-Datei ein, die STL-Dateien sind noch die erste Fassung.

Bewegliche Box für Spielkarten (magnetisch verschließbar)

Die Kartenbox mit Zahnrädern von Martin_au ist für Sammelkartenspiele gedacht. Sie schließt mit zwei Magneten mit 10 mm Durchmesser und 3 mm Höhe. Karten in Hüllen bis 94 mm Höhe passen laut Designer gerade so hinein.

Was ist Gridfinity, und wie groß ist ein Rasterfeld?

Gridfinity ist ein modulares Ordnungssystem zum Selbstdrucken: Ein Rasterfeld misst 42 × 42 mm, die Höhe zählt in Schritten von 7 mm. Du druckst eine Grundplatte mit dem Raster und stellst Behälter darauf. Erfunden hat es Zack Freedman, er stellte es im April 2022 in einem Video vor.

Für seine Grundplatten brauchst du laut Zack weder Brim noch Stützen, und jedes Filament geht, solange die Düse höchstens 0,6 mm misst. Breite Platten können sich aufbiegen, dann brauchst du eine gute Haftung am Bett.

Behälter und Grundplatten in deinen Maßen erzeugst du auch im Browser. Generatoren dafür listet das inoffizielle Gridfinity-Wiki gridfinity.xyz.

Wie viel Luft braucht ein Scharnier, das in einem Stück gedruckt wird?

Print-in-Place nennt sich der Druck in einem Stück: Die beweglichen Teile entstehen im Druck schon zusammengesetzt und bewegen sich danach frei. Dafür brauchen sie Luft zueinander. Prusa nennt keinen festen Wert, als ersten Richtwert für bewegliche Teile aber „mindestens 0,3 mm“ (Prusa). Weitere bewegliche Modelle findest du bei unseren Drachen zum Drucken.

Welches Filament nimmst du für Aufbewahrungsboxen?

Für Boxen im Haus reicht nach unserer Einschätzung PLA, für Wärme und draußen eher PETG.

Prusa schreibt, PLA eigne sich nicht für den technischen und den Außeneinsatz (Prusa). Über 60 °C werde es weich und verforme sich, unter UV-Licht zersetze es sich. Dafür verzieht sich PLA laut Prusa beim Drucken kaum.

PETG-Teile eignen sich laut Prusa für drinnen und für die meisten Anwendungen draußen, bei Temperaturen unter 80 °C (Prusa). Als Nachteile nennt Prusa mögliches Fädenziehen (Stringing) sowie schwache Brücken und Überhänge.

Zu Lebensmitteln schreibt Prusa über PLA: „Obwohl das Material PLA selbst lebensmittelecht ist, empfehlen wir es (oder jedes andere Filamentmaterial) nicht zum Drucken von Geschirr oder anderen Dingen, die in direkten Kontakt mit Lebensmitteln kommen.“ Als Hauptgrund nennt Prusa winzige Rillen auf der Oberfläche, in denen Bakterienkolonien wachsen können. Für PETG gibt Prusa dieselbe Empfehlung.

Für Aufbewahrungsboxen: PETG im Preisvergleich

GEEETECH · PETG Grau · 1,75 mm · 1 kg

Bestpreis 90 Tage

11,99 €

Jetzt kaufen bei 3D Jake*

Für welche Drucker? 138

Mecpow · PETG High Speed Transparent Rauchgrau · 1,75 mm · 1 kg

Allzeit-Tiefpreis

13,99 €

Jetzt kaufen bei Geekbuying*

Für welche Drucker? 138

SUNLU · PETG Lemon Yellow · 1,75 mm · 1 kg

Bestpreis 90 Tage

13,99 €

Jetzt kaufen bei 3D Jake*

Für welche Drucker? 138

Zum Filament-Preisindex →

Darfst du gedruckte Boxen verkaufen?

Für dich zu Hause darfst du alle Modelle auf dieser Seite drucken. Verkaufen darfst du Drucke nur, wenn die Lizenz des Modells kein „NC“ enthält, und dann nennst du den Designer. Welche Lizenz gilt, steht auf der Seite, zu der dich der Download-Knopf führt.

Bei Gridfinity-Modellen ist das nicht so einfach. Zack Freedman hat seine Grundplatten anfangs unter einer Lizenz ohne Verkauf veröffentlicht und erst später unter die MIT-Lizenz gestellt, die den Verkauf erlaubt. Willst du Drucke von Gridfinity-Modellen verkaufen, frag vorher den Designer.
